Gerador de Energia Fotovoltaico – 3,51 kWp

📌 INFORMAÇÕES TÉCNICAS DO PAINEL

Principais Recursos

• Bifacial: fator de bifacialidade das células TOPCon de 5 até 85%.

• Tecnologia: vidro duplo (Double-Glass), maior bloqueio no encapsulamento e melhor resistência mecânica.

• Alto Desempenho: superior contra microfissuras, ácidos, álcalis, névoa salina, vapor d’água, UV e PID.

• Garantia Avançada:

  • 15 anos de garantia do produto

  • 30 anos de garantia de potência linear

• Certificações: IEC 61215 / IEC 61730 / CE / INMETRO / ISO 45001 / ISO 14001 / ISO 9001.

📌 Dados Elétricos do Painel OSDA 585W BIFACIAL N-TYPE

• Pmax: 585W

• Voc: 51,16V

• Isc: 14,55A

• Vmp: 42,52V

• Imp: 13,76A

• Eficiência: 22,6%

• Tolerância de potência: 0 ~ +5W

• Condições STC: 1000 W/m², 25 °C, AM 1.5G

Coeficientes de Temperatura

• Pmax: –0,29% / °C

• Voc: –0,250% / °C

• Isc: +0,046% / °C

• NOCT: 45 ± 2°C

• Temperatura de operação: –40 °C a +85 °C

• Tensão Máxima do Sistema: 1500VDC

• Fusível máximo: 25A

Dados Mecânicos

• Formato: 2278 × 1134 × 30 mm

• Peso: 32 kg ± 5%

• Vidro: vidros frontais temperados 3,2mm, antirreflexo, baixo teor de ferro

• Estrutura: alumínio anodizado

• Caixa de junção: IP68

📌 INVERSOR – GROWATT MIN 6000TL-X2

Principais Características

• Eficiência máxima: 98,4%

• 2 MPPTs

• DPS Tipo 2 no lado CC

• Display OLED touch

• Corrente de entrada até 16A

• AFCI – proteção contra arco elétrico

📌 INFORMAÇÕES TÉCNICAS DO INVERSOR

Entrada Fotovoltaica

• Potência máx. PV: 9000W

• Tensão máx. de entrada: 550V

• Faixa MPPT: 40 ~ 550V

• Tensão de partida: 50V

• Tensão nominal: 360V

• Corrente máx. por MPPT: 16A

• Curto máx. por MPPT: 24A

• Nº de MPPTs: 2

• Strings por MPPT: 1

Saída CA (On-Grid)

• Potência nominal: 6000W

• Tensão: 220V

• Faixa: 160 ~ 300V

• Frequência: 50/60Hz

• Corrente máx.: 27,2A

Proteções

• Polaridade reversa CC

• Seccionadora CC

• DPS CC Tipo 2

• DPS CA Tipo 3

• Anti-ilhamento

• Curto-circuito CA

• Monitoramento de rede

• AFCI integrado

📌 DIMENSIONAMENTO PARA INSTALAÇÃO

• Área mínima necessária: 15 m²

• Peso sobre telhado: 18 kg/m² (com estrutura)

• Arranjo: 1 string com 6 painéis em série (MPPT1)

• Trilhos de alumínio

• Cabos UV 6mm

• Conectores MC4 Staubli, proteção UV e resistência a amônia

Gere sua Própria Energia

O gerador solar fotovoltaico converte energia do sol em eletricidade limpa, reduzindo drasticamente sua conta de energia — pagando apenas a tarifa mínima da operadora.

Com o aumento da conta de luz e questões ambientais, gerar sua própria energia é uma solução econômica e sustentável.

Diferença entre kW e kWh

• kW: potência máxima do sistema

• kWh: quantidade de energia produzida/consumida em 1 hora

Exemplo:
Se o sistema produz 1 kW por 1 hora → gera 1 kWh.

O Brasil possui irradiação solar altíssima (4200–6700 kWh/m²/ano), superior à grande parte da Europa.

Quanto esse gerador pode produzir?

Cálculo básico:
Potência (kWp) × Irradiação Média (kWh/m²) × 30 dias = kWh/Mês

A geração depende de:

• incidência solar da sua região

• instalação correta

• inclinação e orientação das placas

📦 COMPONENTES DO KIT 3,51 kWp

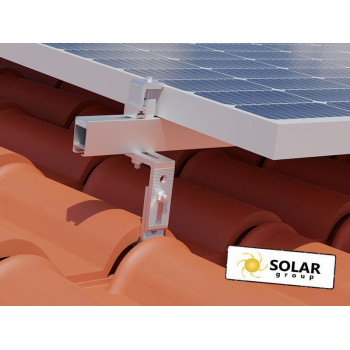

• 2 Estruturas Solar Group ASMTC240X000MD04 – 4 painéis – gancho colônia

• 2 Estruturas Solar Group KSMTC240X815MD04 – 2 perfis 2,40m

• 4 Conectores Staubli MC4 (2 pares)

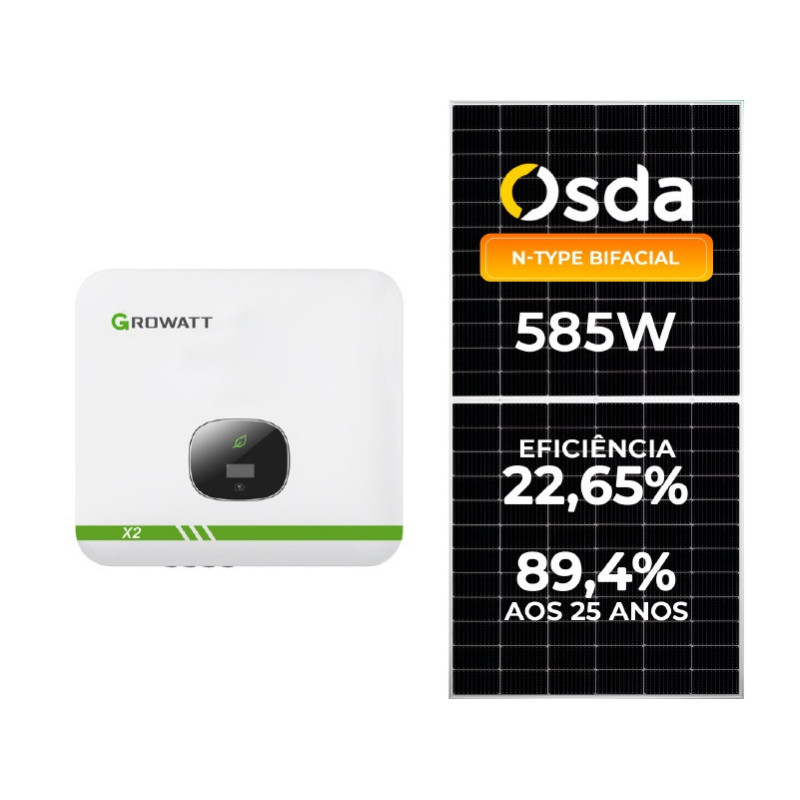

• 1 Inversor Growatt MIN6000TL-X2 6kW 220V AFCI

• 25m Cabo solar 4mm preto

• 25m Cabo solar 4mm vermelho

• 6 Painéis OSDA 585W N-Type Bifacial

📘 Regulamentação

Resolução ANEEL 687/2015: regras para microgeração e créditos de energia.
Lei 13.169/2015: isenção de PIS/PASEP e COFINS sobre energia compensada.

📦 Informações Finais

• Peso bruto: 221,37 kg

• Dimensão do kit: 113 × 120 × 230 cm

• NCM: 85017210

• EAN: —
